Vorteile

Einfacher Transport:

   Schnellstmögliche Anlagenprüfung auf eine Leckanlage

   Einsatz des Testgerätes als mobiles Prüfgerätes im Schutz-Transportkoffer

   Einsatz des Testgerätes auch als Festeinbau


Bedienungsanleitung

Integrieren Sie das Prüfgerät wie folgt in die Gesamtanlage:

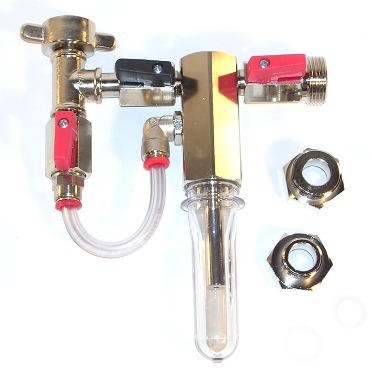

  CO2-Prüfgerät mittels 3/4"-Flügelmutter am Druckreglerausgang befestigen und
     die Versorgungsleitung am Absperrhahn des Prüfgerätes anschließen.
     Bei AFG-Anlagen setzen Sie die begefügten Übergangsadapter (3/4" auf 1/2") dazwischen.

     Bei einer dauerhaften Installation des Prüfgerätes in einer Anlage öffnen Sie beide in Reihe liegenden
     Absperrhähne, damit die Anlage dauerhaft versorgt werden kann. Der Absperrhahn, der im Bypass liegt, ist
     abgesperrt (Griff steht quer zum Absperrhahn).

  Um den Prüfungsvorgang einzuleiten, schließen Sie die CO2-Versorgung am Druckreglerabsperrhahn ab.
     Schrauben Sie nun den Glaskörper ab. Füllen Sie den Glaskörper zu 2/3 mit Wasser und montieren diesen
     wieder. Sperren Sie die Durchgangsversorgung ab, in dem Sie den Absperrhahn mit dem schwarzen Griff um 90        drehen. Öffnen Sie nun den Bypass und die Gasversorgung der Anlage am Druckregler.

  Sollte sich in der Anlage eine Undichtigkeit befinden, wird dies durch Bläschen im Schauglas angezeigt.

  Grenzen Sie in diesem Fall die Undichtigkeit ein, in dem Sie die Anlage jeweils vom letzten Bauteil
     in der Gesamtanlage trennen. Nach erfolgter Trennung eines Bauteils müssen Sie überprüfen,
     ob noch Bläschen festzustellen sind.

Wenn keine Bläschen mehr sichtbar sind, haben Sie die Undichtigkeit gefunden.
